![灯头量规 产品介绍](https://cbu01.alicdn.com/img/ibank/O1CN013o6YQ727o8zhaxUcY_!!2958987843-0-cib.jpg)
BS英标量规|澳标AS/NZS_3112量规
量规名称:英规插头插座量规
量规规格:BS1363-Fig1 BS1363-Fig11max/min IEC60669-2-1
量规型号:SC-B3F5
量规标准:符合BS1363-1 Figure5 要求
英式BS量规|南非SANS164量规较多,请联系我们,获取清单和详细资料。
![灯头量规 产品参数](https://cbu01.alicdn.com/img/ibank/O1CN01lOM6mg27o8zcUXBTv_!!2958987843-0-cib.jpg)
序号 | 品名 | 型号规格和参数 | 单位 | 数量 |
1 | 5N测试探针 | BS1363-Fig1 | 只 | 1 |
2 | 插座通规 | BS1363-Fig11max/min | 只 | 2 |
3 | 接触试验规 | BS1363-Fig12 | 只 | 1 |
4 | 非接触试验规 | BS1363-Fig14 | 只 | 1 |
5 | 13A插座最大拔出力量规 | BS1363图4 | 只 | 1 |
6 | 13A最小拔出力量规 | BS1363图16a,16b | 只 | 2 |
7 | 15A插头通规 | BS546-Fig3 | 只 | 1 |
8 | 15A插座最大通规 | BS546-Fig4 | 只 | 1 |
9 | 15A插座最小通规 | BS546-Fig5 | 只 | 1 |
10 | 15A插座最大拔出力 | BS546图1表18 | 只 | 1 |
11 | 15A插座最小拔出力 | BS546图2表19 | 只 | 2 |
12 | 240N压力,2000V耐压1分钟 | BS1363-2-Fig2a | 台 | 1 |
13 | 插销防变形测试 | BS1363-1-Fig8 | 台 | 1 |
14 | 插销高温压力测试 | BS1363-Fig10 | 台 | 1 |
15 | 插销扭力测试装置 | BS1363-Fig33 | 台 | 1 |
16 | BS保险丝托测试用短接条 | BS1363-Fig38 | 台 | 1 |
17 | 插头安装螺丝及挂重 | BS1363-1-Fig6 | 台 | 1 |
插销保持力安装支架及挂重 | BS1363-1-Fig7 | 台 | 1 |
验证插销在插头上的牢固程度装置 IEC600884图30所示装置 台 1
18 | 钢球、探针
| 50 mm diameter 12,5 mm diameter Rigid steel rod 2,5 mm diameter Rigid steel rod 1,0 mm diameter | 套 | 1 |
19 | 部件可拆性(盖和盖板) | IEC60669图14测试规 | 套 | 1 |
20 | 可移动式附件插脚机械强度测试装置 | 实现施加1100N/800N/400N的压力 BS1363-Fig32 | 台 | 1 |
21 | (插头、插线板)压缩试验装置 | IEC60884 24.5章节图8所示装置 | 台 | 1 |
22 | 低温冲击试验装置 | IEC60884 24.4图27 | 台 | 1 |
23 | IEC60669-2-1图101测试指 | 直径4,长100mm | 只 | 1 |
24 | Probe 13 直径3毫米探针 | IEC60669-2-1 第10.103章节 | 只 | 1 |
25 | 移动式插座750mm跌落测试装置 | IEC60884 24.9章节 | 台 | 1 |
26 | 80℃,20N压缩测试 | IEC60884 24.5章节图38所示装置 | 台 | 1 |
18 | 钢球、探针
| 50 mm diameter 12,5 mm diameter Rigid steel rod 2,5 mm diameter Rigid steel rod 1,0 mm diameter | 套 | 1 |
19 | 部件可拆性(盖和盖板) | IEC60669图14测试规 | 套 | 1 |
20 | 可移动式附件插脚机械强度测试装置 | 实现施加1100N/800N/400N的压力 BS1363-Fig32 | 台 | 1 |
21 | (插头、插线板)压缩试验装置 | IEC60884 24.5章节图8所示装置 | 台 | 1 |
22 | 低温冲击试验装置 | IEC60884 24.4图27 | 台 | 1 |
23 | IEC60669-2-1图101测试指 | 直径4,长100mm | 只 | 1 |
24 | Probe 13 直径3毫米探针 | IEC60669-2-1 第10.103章节 | 只 | 1 |
25 | 移动式插座750mm跌落测试装置 | IEC60884 24.9章节 | 台 | 1 |
9 | 三针插头通规10A | A1 | 只 | 1 |
10 | 三针插头通规15A | A1 | 只 | 1 |
11 | 三针插头通规20A | A1 | 只 | 1 |
12 | 两针插头通规 | B1 | 只 | 1 |
13 | 章节3.3.4和3.8.1测试插头(通规)10A | C1 | 只 | 1 |
14 | 章节3.3.4和3.8.1测试插头(通规)15A | C1 | 只 | 1 |
15 | 章节3.3.4和3.8.1测试插头(通规)20A | C1 | 只 | 1 |
16 | 非正常插入测试插头10A | D1 | 只 | 1 |
17 | 非正常插入测试插头15A | D1 | 只 | 1 |
18 | 非正常插入测试插头20A | D1 | 只 | 1 |
19 | 两圆一扁插销型插头通规 | F1 | 只 | 1 |
20 | 两扁一圆插销型插头通规 | F1 | 只 | 1 |
21 | 两圆一扁插销型插头非正常插入规 | G1 | 只 | 1 |
22 | 两圆一扁插销型插头非正常插入规 | G1 | 只 | 1 |
23 | 测试指 | K1 | 只 | 1 |
技术标准:
BS 1363-1: 13 A plugs, socket-outlets, adaptors and connection units. –Part1:Part 1: Specification for rewirable and non-rewirable 13 A fused plugs
BS 1363-2: 13 A plugs, socket-outlets, adaptors and connection units. –Part2:Specification for 13 A switched and unswitched socket-outlets
![灯头量规 产品优势](https://cbu01.alicdn.com/img/ibank/O1CN01bZkC3z27o8ze6mt6X_!!2958987843-0-cib.jpg)
1、标准:完全符合满足标准要求,及能通过第三方计量、校准、检测;
2、加工:数控CNC设备精密加工,品质可控、交期更短、服务更到位;
3、材质:日本、德国、瑞士进口工业级模具钢及不锈钢等,具有高镜面、高硬度、变形小、耐磨损、抗腐蚀、耐生锈等优点;
4、质量:出厂前经过二次元、投影仪、数显千分尺、卡尺等测量,质量把控严格;世测仪器品质可靠值得信赖。
5、公差:平行度、垂直度和对称度等形位公差符合GB/T 1184-1996中规定公差H级;
6、标识:所有型号和图号均用激光刻字打标,美观清晰,耐用方便;
![灯头量规 应用范围](https://cbu01.alicdn.com/img/ibank/O1CN01Mb6wwC27o8zk6dTU7_!!2958987843-0-cib.jpg)
应用与目的:
借助量规检验相对应之插头和插座的尺寸是否合格。

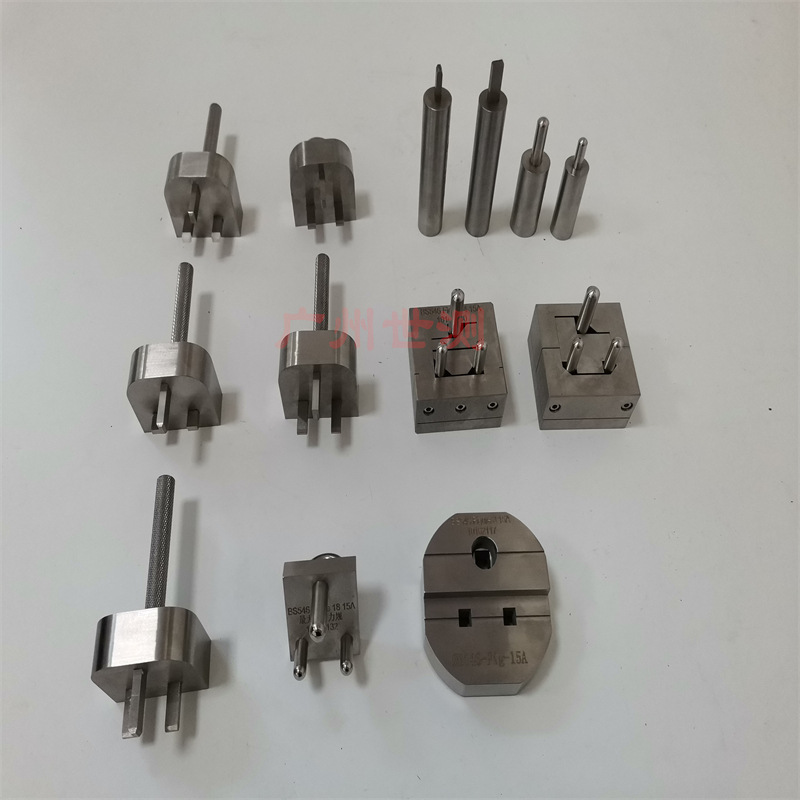

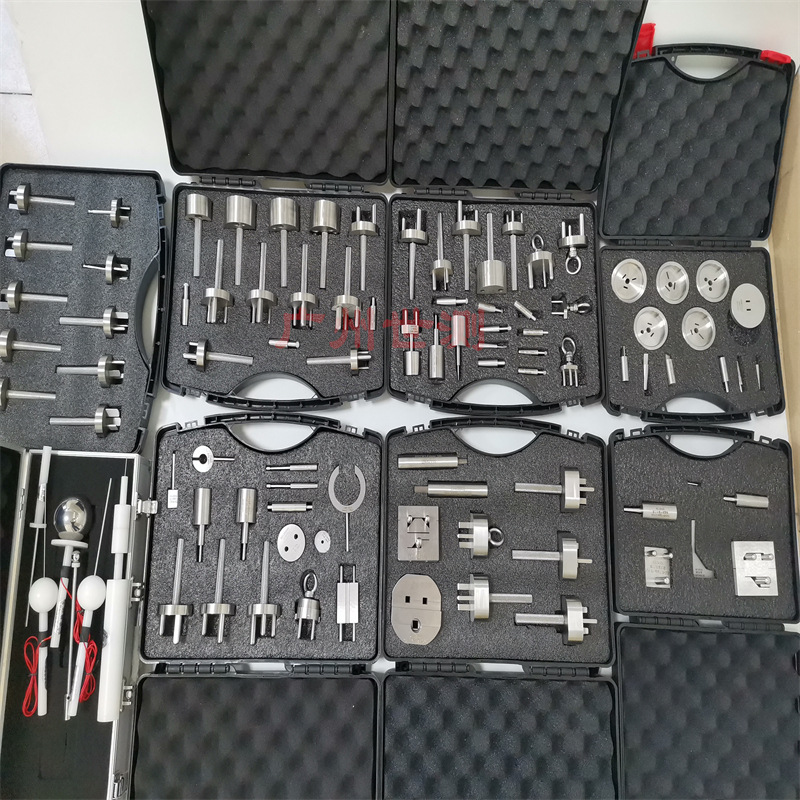

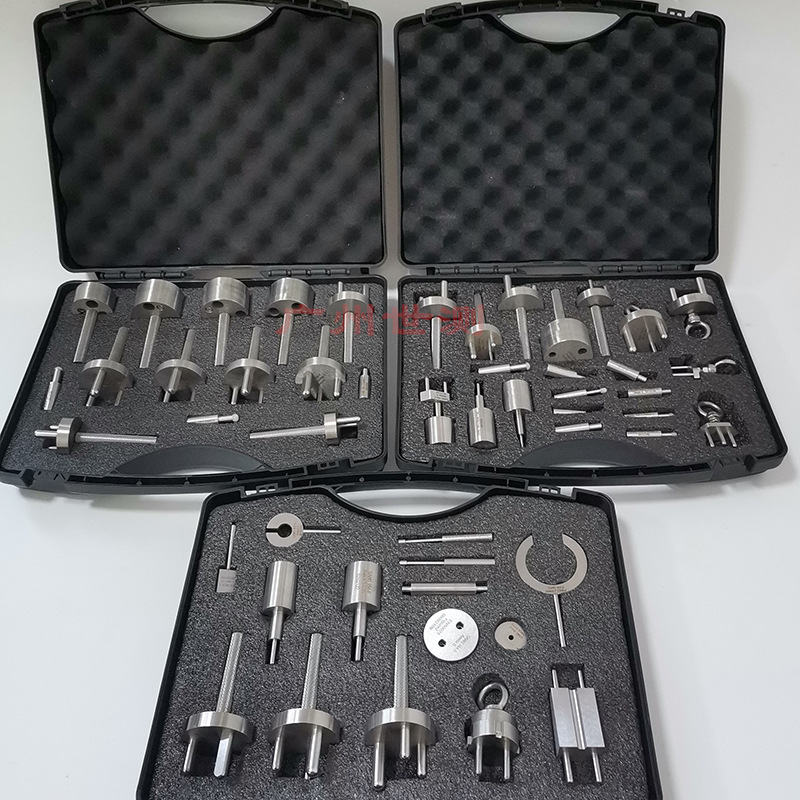

![灯头量规 产品实拍](https://cbu01.alicdn.com/img/ibank/O1CN01cMoz1m27o8zYxaw6g_!!2958987843-0-cib.jpg)
![灯头量规 undefined](https://cbu01.alicdn.com/img/ibank/O1CN01Q1GmF027o9IcyAmpK_!!2958987843-0-cib.jpg?__r__=1715587750955)
![灯头量规 undefined](https://cbu01.alicdn.com/img/ibank/O1CN01O4oLxW27o9IimpTv9_!!2958987843-0-cib.jpg?__r__=1715587750956)
![灯头量规 undefined](https://cbu01.alicdn.com/img/ibank/O1CN01QUoz0427o9IeEgm9w_!!2958987843-0-cib.jpg?__r__=1715587750956)
![灯头量规 权威资质](https://cbu01.alicdn.com/img/ibank/O1CN01TuMpzz27o8zdql6xa_!!2958987843-0-cib.jpg)
1、所有产品由具有CNAS资格(国家认可实验室资质)的国家检测实验室进行计量检测校准,并发给权威的计量证书。
2、量规严格按照国际标准要求一件一件生产制作,匠心打造。
![灯头量规 undefined](https://cbu01.alicdn.com/img/ibank/O1CN01vkaALM1nNlrwBBOrh_!!6000000005078-0-cib.jpg)
![灯头量规 公司介绍](https://cbu01.alicdn.com/img/ibank/O1CN01UMVRrL27o8zgWZfTc_!!2958987843-0-cib.jpg)
![灯头量规 undefined](https://cbu01.alicdn.com/img/ibank/O1CN01AbNOBy27o90Pdkkco_!!2958987843-0-cib.jpg)
![灯头量规 undefined](https://cbu01.alicdn.com/img/ibank/O1CN01YsnLgH27o90B24dKd_!!2958987843-0-cib.jpg)
![灯头量规 undefined](https://cbu01.alicdn.com/img/ibank/O1CN01fj2xjE27o90PdlUMW_!!2958987843-0-cib.jpg)
![灯头量规 undefined](https://cbu01.alicdn.com/img/ibank/O1CN01SoGTJB27o90Fkuzau_!!2958987843-0-cib.jpg)
英式BS量规|南非SANS164量规较多,请联系我们,获取清单和详细资料。
