计量表箱外壳广州世测生产耐角状物及IK摆锤机械撞击试验装置

计量表箱外壳耐角状物及IK摆锤机械撞击试验装置型号：SC-GCJ14 将计量表箱外壳固定在刚性支撑体上: 1)参照GB/T20641-2014中9.6的方法，选择防撞等级IK09,对外壳各结构部位，施加相应冲击载荷。对最大尺寸不超过1m的正常使用的每个外露面冲击三次;对最大尺寸超过 1m 的正常使用的每个外露面冲击五次，最少能承受的撞击能量为10J。试验后，计量表箱IP代码相应数字和介

型号： SC-GCJ14

品牌：世测（SHC）

技术标准：符合标准： GB/T20641-2014第9.6章节， GB/T7251.5-2017第8.2.101.5章节的方法，2423.55-2006-T 《电工电子产品环境试验第2部分试验方法试验EW锤击试验》、GB/T 20138-2006《电器设备外壳对外界机械碰撞的防护等级(IK代码)》、GB7251.5-2008《低压成套开关设备和控制设备第5部分：对公用电网动力配电成套设备的特殊要求》、IEC 60068-2-63\IEC 60068-2-75及IEC60439-5和IEC61439-7-2018 Figure706。

产品介绍

计量表箱外壳耐角状物及IK摆锤机械撞击试验装置

型号：SC-GCJ14

将计量表箱外壳固定在刚性支撑体上:

1)参照GB/T20641-2014中9.6的方法，选择防撞等级IK09,对外壳各结构部位，施加相应冲击载荷。对最大尺寸不超过1m的正常使用的每个外露面冲击三次;对最大尺寸超过 1m 的正常使用的每个外露面冲击五次，最少能承受的撞击能量为10J。

试验后，计量表箱IP代码相应数字和介电强度不变;门及铰链无破裂、损坏，且能正常开闭;电气间隙无变化。

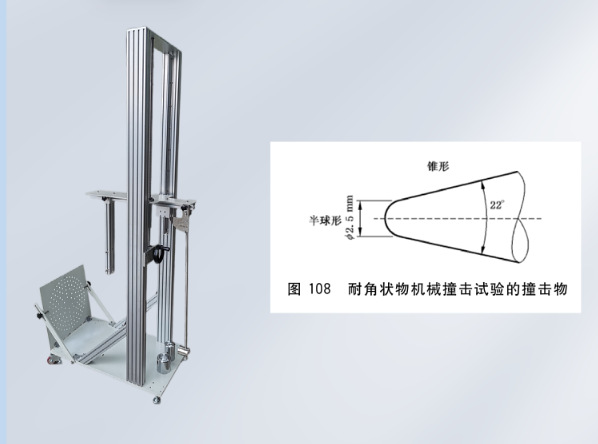

2)参照 GB/T7251.5-2017中8.2.101.5的方法，将质量为5kg的钢制角状物提升到0.2m的高度时再使其落下，撞击计量表箱的每个面，能量为10J;

试验后，由撞击导致的裂纹直径不超过 15mm，如果撞击物的尖端部穿透了计量表箱的表面，则所形成的孔径应不能插入4mm规。

符合标准：

GB/T20641-2014第9.6章节， GB/T7251.5-2017第8.2.101.5章节的方法，2423.55-2006-T 《电工电子产品环境试验第2部分试验方法试验EW锤击试验》、GB/T 20138-2006《电器设备外壳对外界机械碰撞的防护等级(IK代码)》、GB7251.5-2008《低压成套开关设备和控制设备第5部分：对公用电网动力配电成套设备的特殊要求》、IEC 60068-2-63\IEC 60068-2-75及IEC60439-5和IEC61439-7-2018 Figure706。

用途：

适用于变电柜等金属薄片、非金属电能计量柜、变电站电缆配电盘及电缆分线箱的外壳机械冲击强度试验。

试样范围：

电能计量柜、变电站电缆配电盘及电缆分线箱及类似设备外壳。

结构及功能：

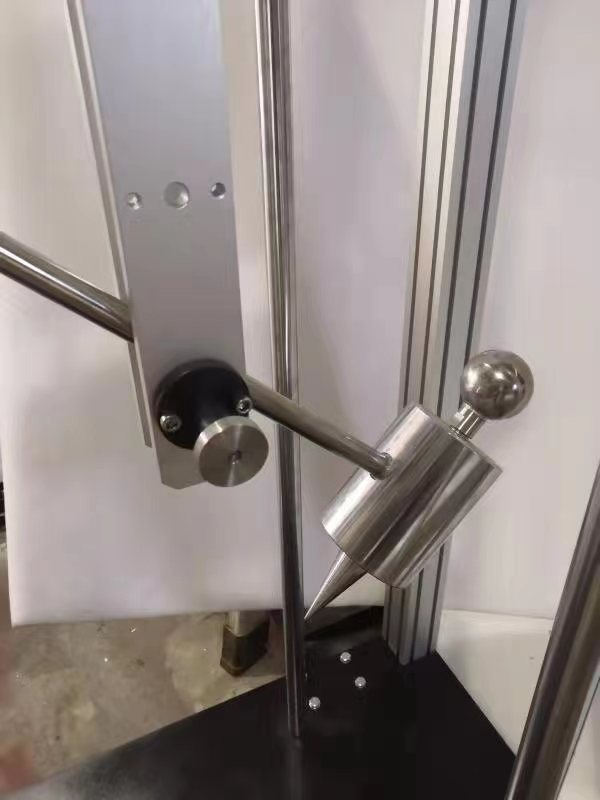

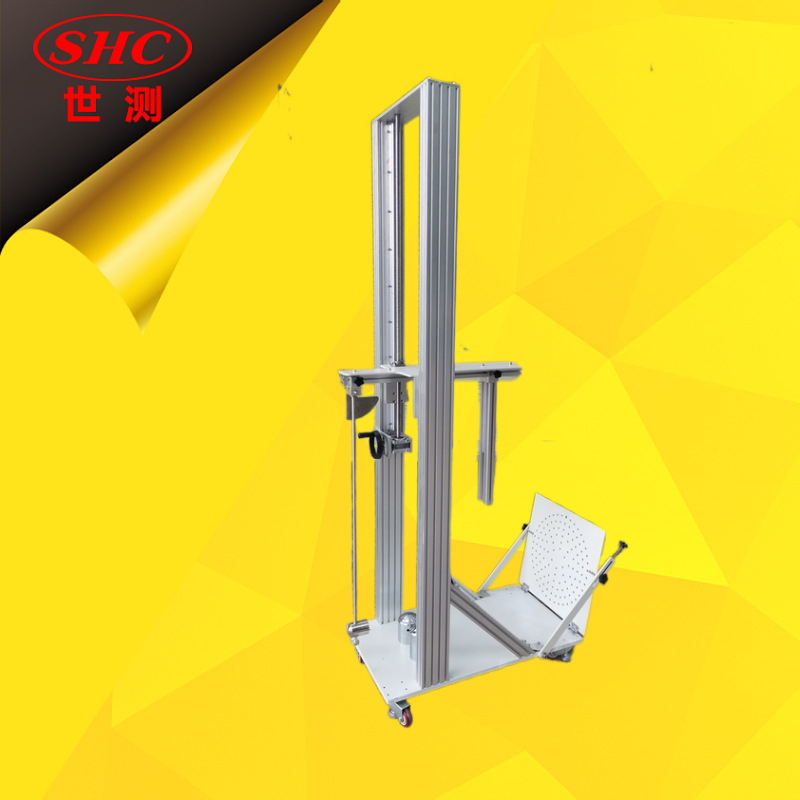

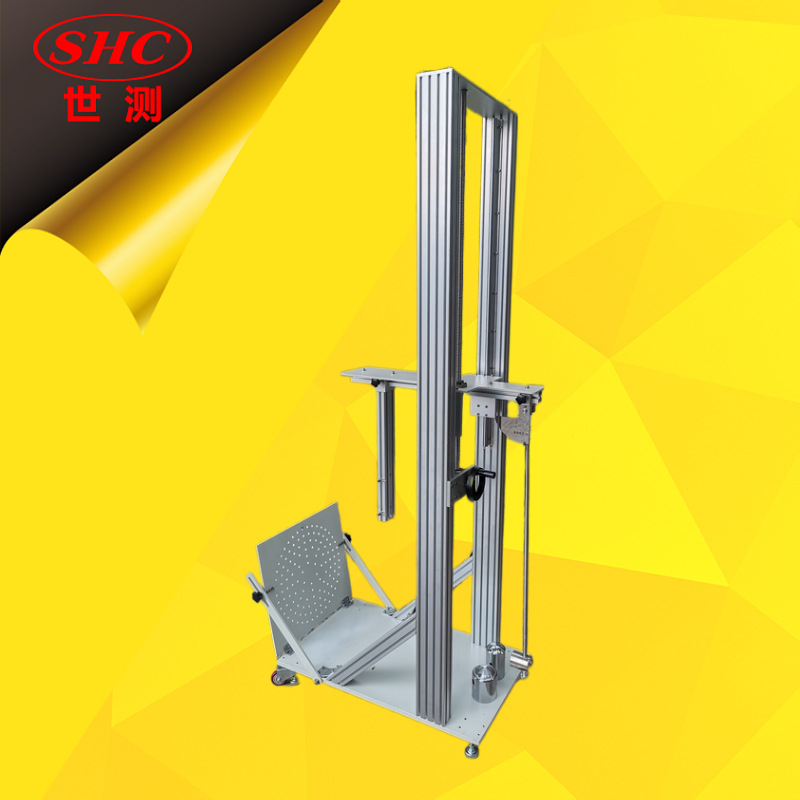

设备采用小车结构，可整体左右前后移动，上下冲击点高度可调，冲击角度0-90°可调。本装置为2J以上高能量摆锤冲击装置。

联系我们，获取清单和详细资料。

产品参数

技术参数：

参数/型号	SC-GCJ14	SC-GCJ14F
摆杆	长度1000㎜，外径15.9 mm、壁厚1.5 mm的钢管，与锤头构成各等效质量
冲击点	上下可调，行程200-1200mm,可定制高度

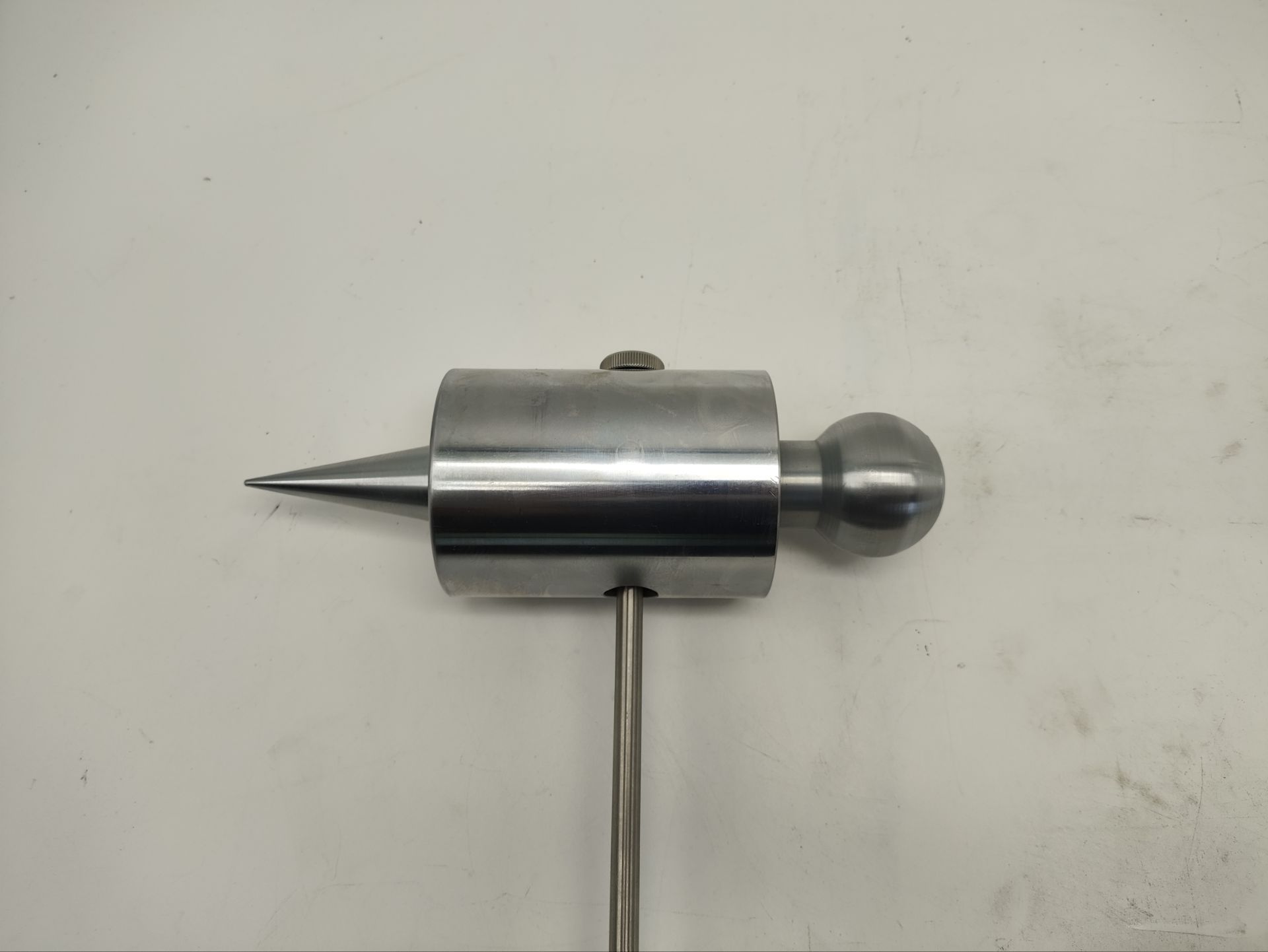

冲击元件	2,5,10,20，50J冲击锤头	5kg角状物冲击锤头
跌落高度	刻度显示
释放方式	机械式
外形尺寸	13005002300
