NBN C61-112-1比利时量规

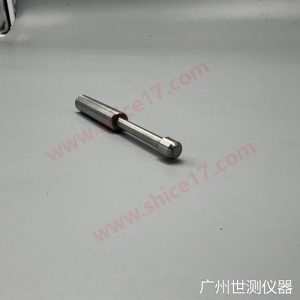

本量规是 NBN C61-112-1 标准中 C1 系列插销孔径量规的 6.0mm 规，用于检验 10/16A 250V 二极插座（带插销式接地触点）插销孔的最小尺寸，即验证插销能否顺利插入孔内、插销与孔壁的配合间隙是否在标准允许范围内。

执行标准：NBN C61-112-1:2025（比利时 CBE 家用及类似用途插头插座）　型号：SC-NC1-6.0　标准图号：C1（a1=6.0mm）

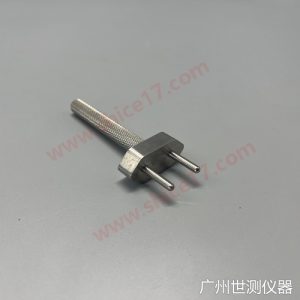

本试验插头是 NBN C61-112-1 标准 C16A 图号规定的 2.5A 250V 二极可移动插座试验插头（test plug），按标准图纸 XXVIII 制造。它模拟真实二极插头插入可移动插座的全过程，用于检验插销的位置、插合深度以及接触套管（alvéole）的第一接触点位置是否满足安全要求，是验证插座电气间隙、防止带电部件可触及的关键试验工装。

执行标准：NBN C61-112-1:2025（比利时 CBE 家用及类似用途插头插座）　型号：SC-NC16A　标准图号：C16A

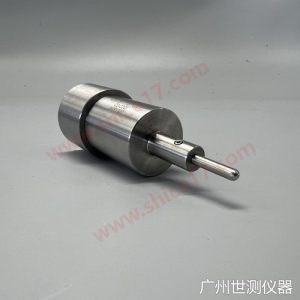

本量规是 NBN C61-112-1 标准 C2 系列接触管最小开口量规的 C2C 型，用于检验 2.5A 250V 二极可移动插座（拖线板、接线盒）的接触管（alvéole）最小开口尺寸。标准规定 C2C 对应 a = 3.96 ± 0.02 mm，配重 400 g，验证插销能否被插座接触管充分夹持、保证接触可靠性与导电性能。

执行标准：NBN C61-112-1:2025（比利时 CBE 家用及类似用途插头插座）　型号：SC-NC2C　标准图号：C2C

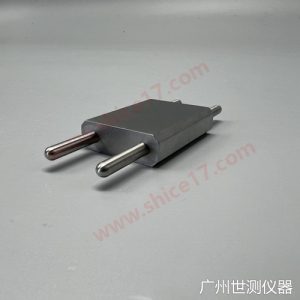

本量规是 NBN C61-112-1 标准 C3 系列可插入性量规的 C3A 型，用于检验 2.5A 250V 二极可移动插座是否能够正确接受配套二极插头。量规以标准规定的插销尺寸、插销间距（23.08 mm）与插合长度（20 mm）模拟插头，标准明确要求量规可在不施力、两侧插销均不被强行压入的条件下完全插入。

执行标准：NBN C61-112-1:2025（比利时 CBE 家用及类似用途插头插座）　型号：SC-NC3A　标准图号：C3A

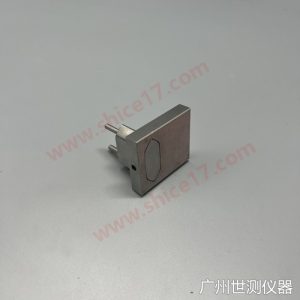

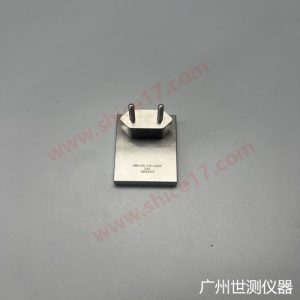

本量规是 NBN C61-112-1 标准 C43 图号规定的可插入性验证量规，用于检验 2.5A 与 16A 250V 二极插座以及各类插头、类似装置能否顺利插入插座。量规本体为带两个 Φ4.4 定位销与挡块的不锈钢装配基准体，插销由被测插头提供，量规通过定位销与被测产品配合后，模拟插头完全插合到位，从外部观察是否仍存在可触及的带电部位。

执行标准：NBN C61-112-1:2025（比利时 CBE 家用及类似用途插头插座）　型号：SC-NC43　标准图号：C43

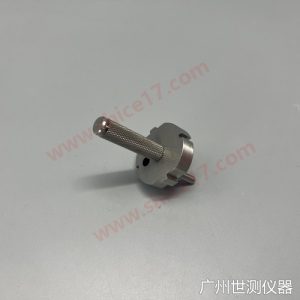

本量规是 NBN C61-112-1 标准 C45 图号（Fiche calibre C45）规定的插头温升试验量规，用于执行插头通电发热的温升试验。量规呈圆形盘状本体，前端固定两支 Φ4.85 +0.01 / 0 mm 钢销（中心距 19 ± 0.05 mm，伸出 19.5 ± 0.1 mm），后端带滚花手柄与 A-A 剖切结构，模拟插头在插座中的实际接触位置并施加规定的通电负荷。

执行标准：NBN C61-112-1:2025（比利时 CBE 家用及类似用途插头插座）　型号：SC-NC45　标准图号：C45
